VILLAMOS BIZTONSÁGI FELÜLVIZSGÁLAT JOGSZABÁLYI HÁTTERE
A Villamos biztonságtechnika és vele kapcsolatos jogszabályok és szabványok:
| Villamos biztonságtechnika Jogszabály háttér | Főbb szabványok |
| -10/2016. (IV. 5.) NGM rendelet a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről -40/2017. (XII. 4.) NGM rendelet az összekötő és felhasználói berendezésekről, valamint a potenciálisan robbanásveszélyes közegben működő villamos berendezésekről és védelmi rendszerekről -54/2014 (XII. 5) BM rendelet az Országos Tűzvédelmi Szabályzatról |
-MSZ HD 60364 szabványsorozat -MSZ 447-2019 -MSZ EN 61439 -MSZ EN 61140:2003 |

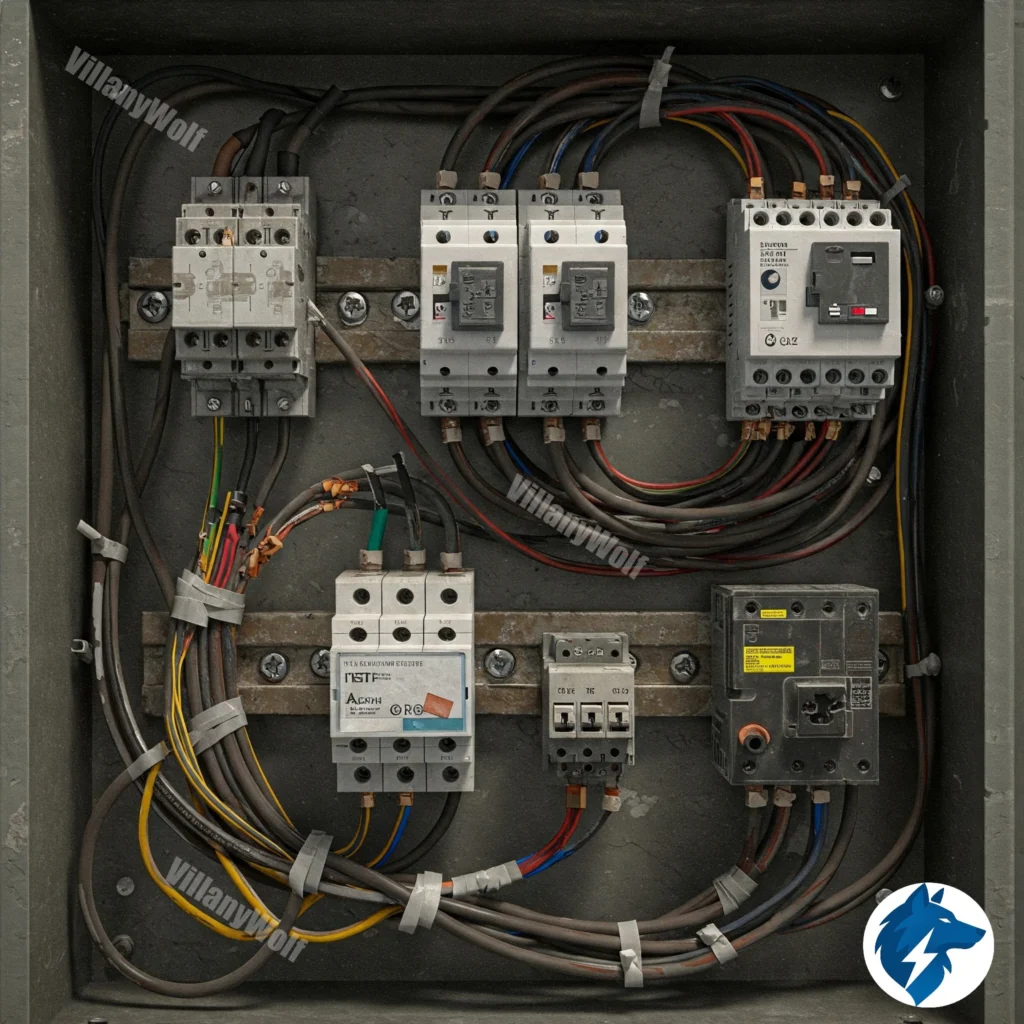

Gyakori hibák:
- Szakadt, sérült vezetékek
- Szigetelőszalaggal javított berendezések
- Nem megfelelő keresztmetszetű vezetékek alkalmazása
- Szerelési hibák, a szabvány nem ismeretéből adódóan
- Nem érintésvédelmi osztálynak megfelelő kialakítás, elhelyezés
- Védőföldelés hiánya
- Hibás készülék vagy villamos berendezés
- Karbantartás elmulasztásából adódó hibák
Villamos biztonságtechnika ellenőrzései:
Szemrevételezéses ellenőrzések:
- megfelelnek a vonatkozó termékszabvány biztonsági követelményeinek (jelölések „CE”, tanúsítványok és gyártói információk alapján)
- az MSZ HD 60364 szabványsorozat és a gyártó előírásai szerinti a kiválasztásuk és a szerelésük
- épek és nincsen olyan látható sérülésük, amelyek csökkentenék a biztonságot
- áramütés elleni védelem biztosított
- tűzvédelmi óvintézkedések és hőhatás elleni védelmek megfelelőek
- a vezetők, kábelek megfelelő megválasztása
- védelmi és ellenőrző eszközök kiválasztása és beállítása, működés ellenőrzése, amennyiben alkalmazható
- túlfeszültségvédelmi eszközök megléte és elhelyezése, állapota, bekötése
- leválasztó és kapcsoló eszközök megléte és elhelyezése
- egypólusú kapcsoló eszközök a fázisvezetőkben vannak elhelyezve
- a nullavezető és védővezető pontos megjelölése
- a villamos szerkezetek és védelmi módok kiválasztása
- megérinthető fémrészek csatlakoznak-e a földelő rendszerhez?
- földelők, PE-vezetők (védőföldelés) és csatlakozásuk
- a vezetők csatlakozásainak megfelelősége
- kapcsolási rajzok és figyelmeztető felíratok megléte (elosztó esetén feliratozás, CE jelölés, Adattábla, dokumentáció)
Műszeres vizsgálatok:
- vezetők folytonossága
- tápforrás önműködő lekapcsolása
- villamos berendezés szigetelési ellenállása
- SELV és PELV védelmi módok
- villamos elválasztás védelmi mód
- padlózat és fal ellenállás mérése
- polaritás ellenőrzése
- kiegészítő védelmek ellenőrzése
- a fázis-nulla azonosítása
- fázissorrend
- működés és üzemelés
- feszültségesés
Mit tartalmaz a villamos biztonságtechnikai jegyzőkönyv?
MSZ HD 60364-6: 2017 szerinti Villamos Berendezés Első Ellenőrzésének, jelentésének dokumentációja mindenképpen kell hogy tartalmazza a következőket:
- Alapdokumentáció, Táplálás önműködő lekapcsolásának mérési jegyzőkönyve (hurokellenállás), Áram-védőkapcsolók mérési jegyzőkönyve; Villamos berendezés szigetelés ellenállás mérési jegyzőkönyv az MSZ HD 60364-6:2017 szerint, SELV, PELV érintésvédelmi módok jegyzőkönyvei (amennyiben van), felülvizsgáló jogosultságának igazolását.
Mikor megfelelő a Villamos biztonságtechnika jegyzőkönyv?
A VBF iratanyaga megfelelőnek tekinthető amennyiben a felülvizsgálatban lévő ellenőrzéseknek mind a szemrevételezéseseknek mind pedig a műszereseknek a villamos berendezés megfelel. Ebben az esetben a felülvizsgáló egy „MEGFELELT” minősítést ad. Amennyiben a felülvizsgálat hibát tár fel a felülvizsgálónak kötelessége hibajegyzékbe venni és konkrét időpontot megnevezni a hiba kijavítására. A hiba kijavítása nem tartozik a felülvizsgálathoz!
A jegyzőkönyv minősítései:
A szabványossági felülvizsgálónak az a feladata, hogy az aktuális érvényben lévő jogszabályok és szabványok szerint végezze a felülvizsgálatot és ezek szerint minősítse a vizsgált berendezést. Amennyiben a felülvizsgálat és a létesítéskori szerelés ugyanazon szabvány szerint történt, így két minősítést tartalmazhat a jegyzőkönyv:
| „Megfelelt” | „Nem felelt meg” |
Azonban amikor olyan villamos berendezést kell vizsgálni amely nem az éppen az érvényben lévő szabványoknak felel meg akkor is lehetséges a minősítés a következők szerint:
| Megfelelt a létesítéskori szabványnak, de a jelenleg érvényben lévő szabványnak nem felel meg | Nem felelt meg a létesítéskori szabványnak és a jelenleg érvényben lévő szabványnak sem felel meg | Nem felelt meg a létesítéskori szabványnak, de a jelenleg érvényben lévő szabványnak megfelel |
A második táblázatban szereplő minősítések leggyakoribb előfordulása a régebben épített lakások, házak esetében áll fent, pl.: Kádár kocka, vagy panel lakás.
